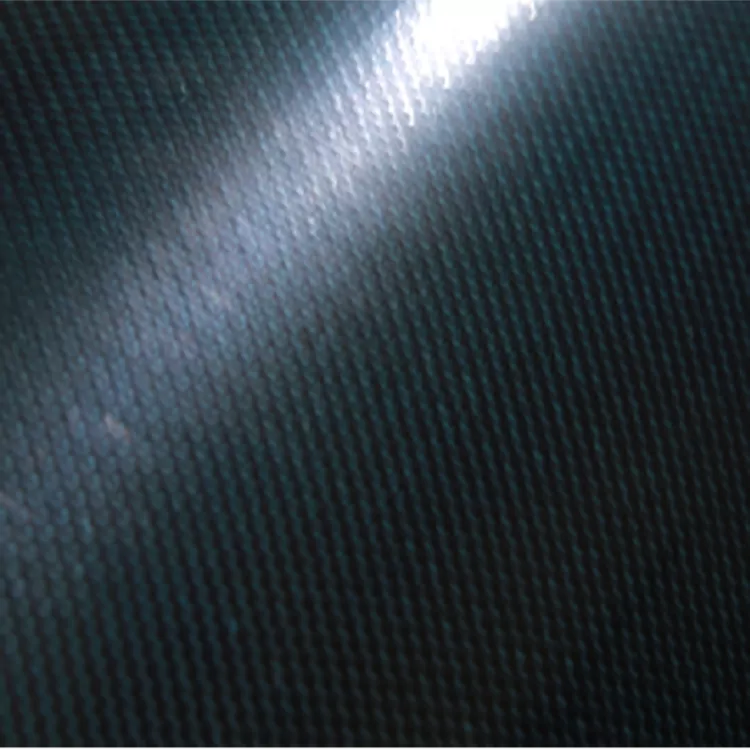

3K UD ve Çift Yönlü Karbon Fiber Prepreg Kumaş

3K UD ve Çift Yönlü Karbon Fiber Prepreg Kumaş, 3K karbon fiber takviyesini önceden emprenye edilmiş reçine matrisiyle iki farklı fiber düzenlemesinde birleştirir. UD yapısı sürekli fiberleri esas olarak tek bir yönde yoğunlaştırırken, çift yönlü yapı iki ana yönde takviye sağlar. Aralarındaki seçim öncelikle yük yolu, laminat yapısı ve bitmiş kompozit parçanın geometrisi ile ilgilidir.

Kompozit üreticileri için bu ayrım, tek başına 3K tanımından daha önemlidir. Baskın bir çekme, bükülme veya eksenel yüke sahip bir bileşen, tanımlanmış bir fiber yönü etrafında inşa edilen bir laminattan faydalanabilirken, iki yönde yüklere maruz kalan bir panel veya kabuk daha dengeli bir takviye düzenlemesi gerektirebilir.

UD ve Çift Yönlü Fiber Yapı

UD yapısında sürekli karbon fiberler esas olarak tek bir yönde yoğunlaşır. Bu, malzemeyi, mühendislik tasarımının şaftlar, kirişler, çubuklar ve uzun yapısal bölümler gibi net bir birincil yük yoluna sahip olduğu bileşenler için uygun hale getirir.

Çift yönlü yapı, iki ana yönde güçlendirme sağlar. Laminatın ağırlıklı olarak tek yön yerine iki eksen boyunca yük taşıması gereken paneller, kapaklar, muhafazalar ve diğer bileşenler için düşünülebilir.

Lif düzeni bitmiş parçanın performansını tek başına belirlemez. Fiber kalitesi, fiber hacim oranı, reçine sistemi, laminat oryantasyonu, kat sayısı, konsolidasyon ve sertleştirme koşullarının tümü nihai kompozit özelliklerine katkıda bulunur.

3K Ne Demektir?

3K tanımı, yaklaşık 3.000 ayrı filament içeren bir karbon fiber kıtık anlamına gelir. Belirli bir mukavemet derecesinden ziyade elyaf demetinin boyutunu tanımlar.

Bu nedenle malzeme seçiminde 3K, karbon fiber kalitesi, reçine sistemi ve takviye yapısıyla birlikte düşünülmelidir. 3K kıtık farklı laminat mimarilerinde kullanılabilir ve nihai kompozit özellikleri, takviyenin nasıl yönlendirildiğine, konsolide edildiğine ve kürlendiğine bağlıdır.

Bu ayrım özellikle UD ve çift yönlü malzemeleri karşılaştırırken geçerlidir. 3K tanımı, elyaf kıtığını tanımlarken, UD veya çift yönlü yapı, takviyenin ön emprenye içinde nasıl düzenlendiğini açıklar.

Malzeme Bilgileri

Fiber Yönünün Seçilmesi

3K UD ve Çift Yönlü Karbon Fiber Prepreg Kumaş için ilk pratik soru, bitmiş bileşenin yükünü nasıl taşımasının beklendiğidir. Takviye, yalnızca kumaşın görünümüne dayalı olarak UD veya çift yönlü yapıyı seçmek yerine, laminatın tasarımın gerektirdiği yerde malzeme sağlayacağı şekilde düzenlenmelidir.

UD İnşaat

UD takviyesi genellikle şaftlar, çubuklar, kirişler ve tanımlanmış bir birincil yük yönüne sahip diğer uzun parçalar için düşünülür. Bileşenin ikincil yönlerde de takviyeye ihtiyaç duyması durumunda laminata ilave eksen dışı katlar dahil edilebilir.

Çift Yönlü Yapı

Yüklerin veya sertlik gereksinimlerinin iki ana yöne yayıldığı paneller, kapaklar, muhafazalar ve diğer parçalar için çift yönlü takviye düşünülebilir. İki yön arasındaki gerçek denge, malzemenin yapısına ve laminat planına bağlıdır.

Laminat Tasarımı

Önceden emprenye edilmiş yapı, izole edilmiş bir tabaka olarak değil, komple laminatın bir parçası olarak değerlendirilmelidir. Fiber oryantasyonu, kat sırası, kalınlık, reçine içeriği ve konsolidasyon koşulları, yüklerin bitmiş kompozit boyunca nasıl aktarıldığını etkiler.

Tipik Uygulamalar

Malzeme, yönlü takviye ve kontrollü reçine içeriğinin gerekli olduğu kompozit bileşenler için düşünülebilir. Uygun yapı parça geometrisine, yükleme koşuluna, kalıplama yöntemine ve gerekli laminat kalınlığına bağlıdır.

Spor Gereçleri

Malzeme, sertliğin, yorulma davranışının ve kütlenin önemli tasarım hususları olduğu hafif spor yapılarında kullanılabilir. Potansiyel uygulamalar arasında golf şaftları, bisiklet bileşenleri, raket yapıları, kürekler ve diğer kalıplanmış kompozit parçalar yer alır.

Otomotiv Bileşenleri

Otomotiv uygulamaları hafif panelleri, takviye bileşenlerini, seçilmiş yapısal parçaları ve performans odaklı bileşenleri içerebilir. Parçanın tanımlanmış bir birincil yük yoluna sahip olduğu durumlarda UD yapısı düşünülebilir; iki eksen boyunca desteğin gerekli olduğu durumlarda ise çift yönlü takviye kullanılabilir.

Endüstriyel Kompozit Parçalar

Endüstriyel uygulamalar arasında paneller, muhafazalar, braketler, kirişler, çubuklar ve hafif ekipman bileşenleri bulunabilir. Tercih edilen yapı, bileşenin baskın bir yük yönüne sahip olup olmadığına veya birden fazla yönde takviye gerektirip gerektirmediğine bağlıdır.

Elektronik Ekipman

Seçilen ekipman muhafazaları ve yapısal bileşenler için karbon fiber, düşük ağırlık ve yapısal destek sağlayabilir. Karbon fiber elektriksel olarak iletken olduğundan, elektriksel izolasyon ve elektromanyetik gereksinimler tüm montaj tasarımının bir parçası olarak dikkate alınmalıdır.

Üretim Öncesi Malzeme Seçimi

Yeni bir kompozit proje için malzeme, yalnızca ürün adına göre değil, bileşene ve üretim sürecine göre belirlenmelidir. Önemli bilgiler gerekli fiber yapısını, reçine sistemini, genişliğini, kalınlığını, laminat programını ve kalıplama yöntemini içerir.

UD parçaları için birincil fiber yönü, gerekli eksen dışı takviyeyle birlikte tanımlanmalıdır. Çift yönlü parçalar için gerekli takviye dengesi ve kat yönelimi doğrulanmalıdır. Bu ayrıntılar, malzeme spesifikasyonunun amaçlanan yükleme yolu ile tutarlı olup olmadığının belirlenmesine yardımcı olur.

Reçine gereklilikleri de üretimden önce doğrulanmalıdır. Bu bir ön emprenye malzemesi olduğundan reçine sistemi ve reçine içeriği taşıma, depolama, kalıplama ve kürleme koşullarını etkiler. Malzemenin mevcut bir üretim sürecine entegre edildiği durumlarda müşterinin mevcut işleme parametreleri veya malzeme özellikleri referans olarak kullanılabilir.

SSS

3K UD karbon fiber prepreg nedir?

Çoğunlukla tek yönde düzenlenen ve kalıplamadan önce bir reçine matrisi ile birleştirilen 3K karbon fiber takviyesi kullanan bir ön emprenyedir. Takviyenin tanımlanmış bir yük yönünü takip etmesi gereken kompozit parçalar için uygundur.

UD ve çift yönlü karbon fiber arasındaki fark nedir?

UD, sürekli fiberlerin çoğunu tek bir birincil yön boyunca yerleştirir. Çift yönlü yapı, iki ana yönde güçlendirme sağlar. Seçim, yük koşullarına, parça geometrisine ve bitmiş bileşenin laminat tasarımına bağlıdır.

Malzeme zaten reçine içeriyor mu?

Evet. Bu bir ön emprenye malzemesidir, yani karbon fiber takviyesi zaten bir reçine matrisiyle birleştirilmiştir. Seçilen spesifikasyon için spesifik reçine sistemi ve reçine içeriği doğrulanmalıdır.

3K güç derecesi ile aynı mıdır?

No. 3K, karbon fiber kıtığın yaklaşık filaman sayısını açıklamaktadır. Nihai kompozit performansı aynı zamanda fiber kalitesine, reçine sistemine, fiber hacim fraksiyonuna, laminat yönüne ve sertleştirme koşullarına da bağlıdır.

Malzeme özelleştirilebilir mi?

Evet. Yuruis, sipariş üzerine üretim sağlar ve amaçlanan uygulama ve üretim sürecine göre özelleştirilmiş boyut, genişlik ve diğer proje gereksinimlerini tartışabilir.

Hangi endüstriler bu tip ön emprenyeyi kullanıyor?

Uygulamalar spor ekipmanlarını, otomotiv bileşenlerini ve endüstriyel kompozit parçaları içerebilir. Seçilen elektronik ekipman yapılarında, malzeme ve elektrik gereksinimleri uygulamayla uyumlu olduğunda karbon fiber kompozitler de kullanılabilir.

Teklif talebinde bulunurken hangi bilgileri vermeliyim?

Gerekli genişlik, kalınlık, elyaf yapısı, reçine gereksinimi, uygulama, kalıplama yöntemi ve tahmini miktarın sağlanması, uygun spesifikasyonun belirlenmesine yardımcı olacaktır. Yapısal parçalar için, gerekli fiber oryantasyonunu doğrulamak amacıyla bir çizim veya laminat planı da yararlı olabilir.
