Filament Sargısı için Karbon Fiber Yüzey Keçesi

Filament sarımı temel olarak takviye yerleşimi, sarım açısı ve laminat mukavemeti ile ilgilidir. Ancak yüzey katmanı aynı zamanda bitmiş kompozitin üretim sırasında nasıl görüneceğini ve davranacağını da etkiler.

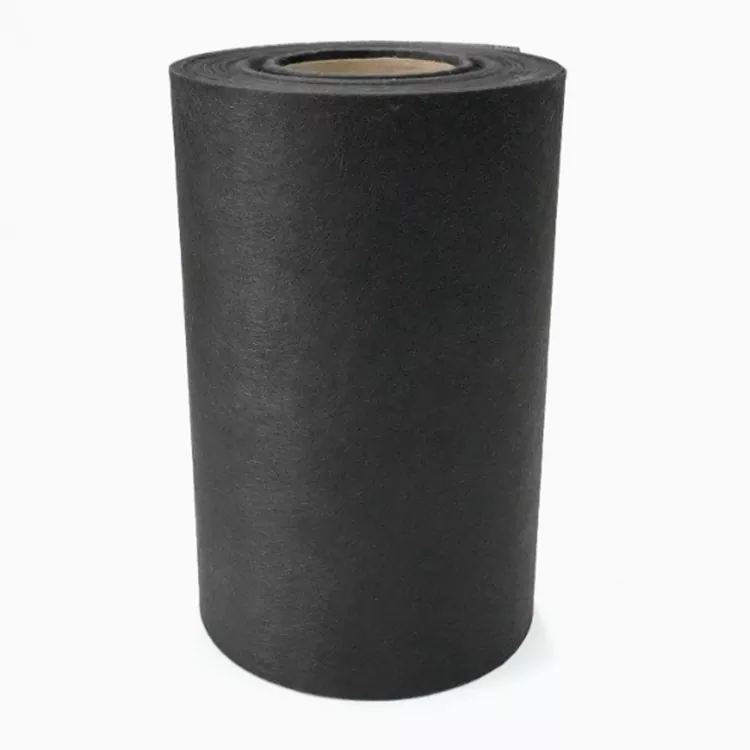

Filament Sargısı için Karbon Fiber Yüzey Keçesi, doğranmış karbon fiberden yapılmış dokunmamış bir malzemedir. Ana sargı takviyesinin tek başına belirgin bir fiber deseni bırakabileceği silindirik ve kavisli kompozit parçalar üzerinde dağıtılmış bir karbon fiber katman olarak kullanılır.

Keçe sürekli yapısal güçlendirmenin yerini tutmaz. Laminatta farklı bir rolü vardır: yüzey kaplama, elyaf dağıtımı ve reçine sistemiyle etkileşim.

Filament Sargısında Yüzey Katmanı

Yaralı bir kompozit parça genellikle birkaç katman içerir. Sürekli fitil veya kumaş gerekli takviyeyi sağlarken, reçine elyafları bitmiş laminata bağlar.

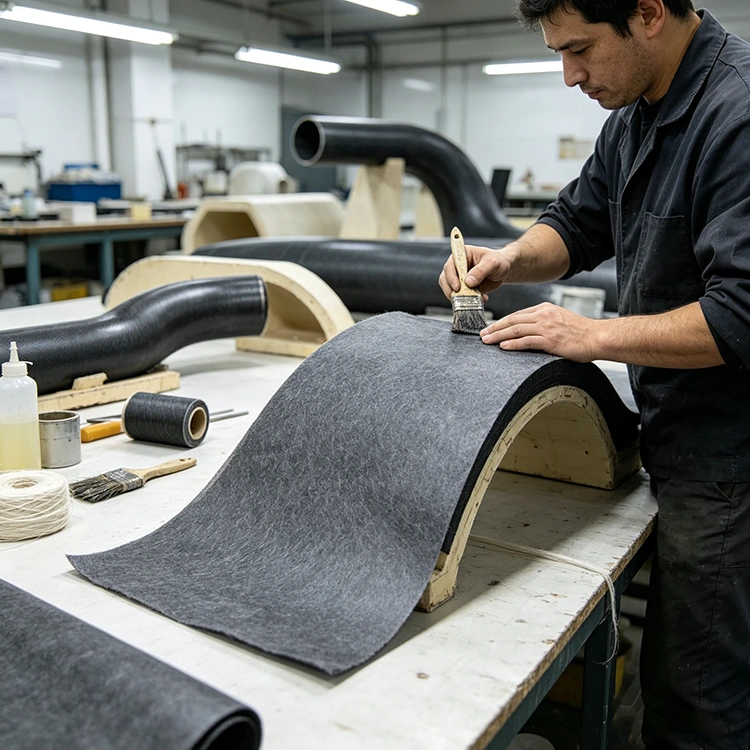

Ayrı bir yüzey katmanı olarak karbon fiber keçe eklenebilir. Kıyılmış lifleri sürekli iplikler halinde düzenlenmek yerine dokunmamış bir yapı aracılığıyla dağıtılır. Bu, malzemeyi kavisli yüzeyleri kaplamak ve alttaki takviyenin görsel desenini azaltmak için uygun hale getirir.

Katman laminatın içinde, dışında veya başka bir belirlenmiş konumda konumlandırılabilir. Konumu, bitmiş bileşenin yapısına göre belirlenir.

Yara Kompozit Ürünleri Uygulamaları

FRP ve CFRP Borular

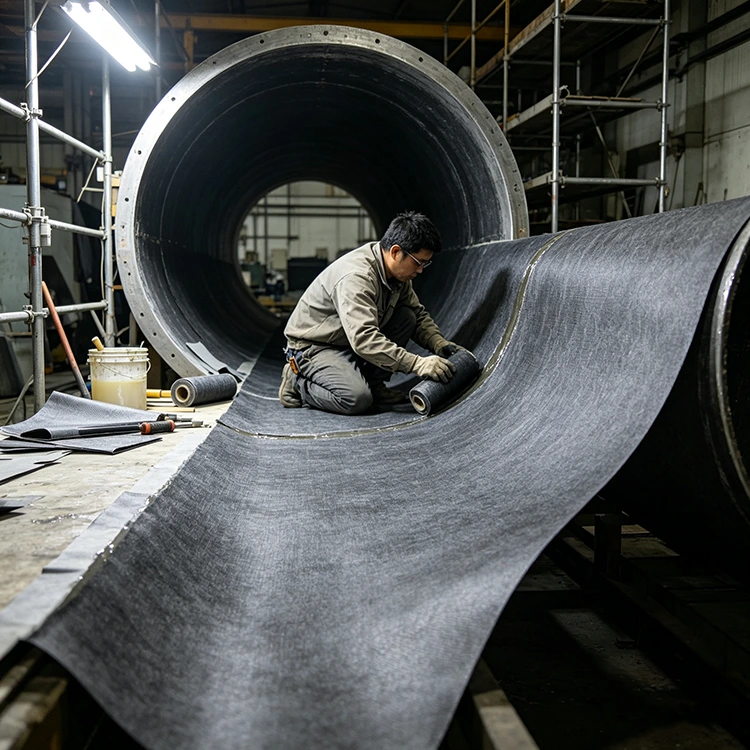

Kompozit borular genellikle farklı açılarda takviye sarılmış silindirik bir mandrel üzerinde üretilir. Dağıtılmış bir karbon fiber yüzeye ihtiyaç duyulduğunda iç veya dış katmana bir yüzey keçesi dahil edilebilir.

Aynı zamanda sarım modeli üzerinde daha sürekli fiber kapsama alanı sağlar. Ancak son yüzey keçenin yanı sıra reçine ve kürleme işleminden de etkilenir.

Kimyasal Depolama Tankları

Filament sarılı tanklar genellikle cam elyafı, karbon elyafı ve reçine sistemlerini farklı laminat konumlarında birleştirir. Belirtilen yapının karbon bazlı bir yüzey katmanı gerektirdiği durumlarda karbon keçe kullanılabilir.

Kimyasal hizmet için laminatın tamamının dikkate alınması gerekir. Reçine seçimi ve saklanan ortam özellikle önemlidir.

Basınçlı Kaplar

Basınçlı kaplar, laminatın iç basıncı taşıdığı için kontrollü takviye yerleşimi ve sarma açıları gerektirir. Keçe tabakası ana yapısal sargıdan farklı bir işlev görür.

Bu nedenle laminat tasarımında yapısal güçlendirme ve yüzey katmanının ayrı ayrı belirtilmesi gerekmektedir.

Diğer Yara Bileşenleri

Diğer olası uygulamalar arasında kompozit silindirler, endüstriyel borular, silindirik muhafazalar ve seçilmiş CFRP bileşenleri yer alır. Ortak özelliği, sarma işlemiyle oluşturulan kavisli veya silindirik bir yüzeydir.

Kıyılmış Lif Yapısı

Keçe ve dokuma karbon kumaş arasındaki fark, elyaf yapısıyla başlar.

Dokuma kumaş belirli yönlerde düzenlenmiş sürekli iplikler kullanır. Yön takviyesi gerektiğinde seçilir.

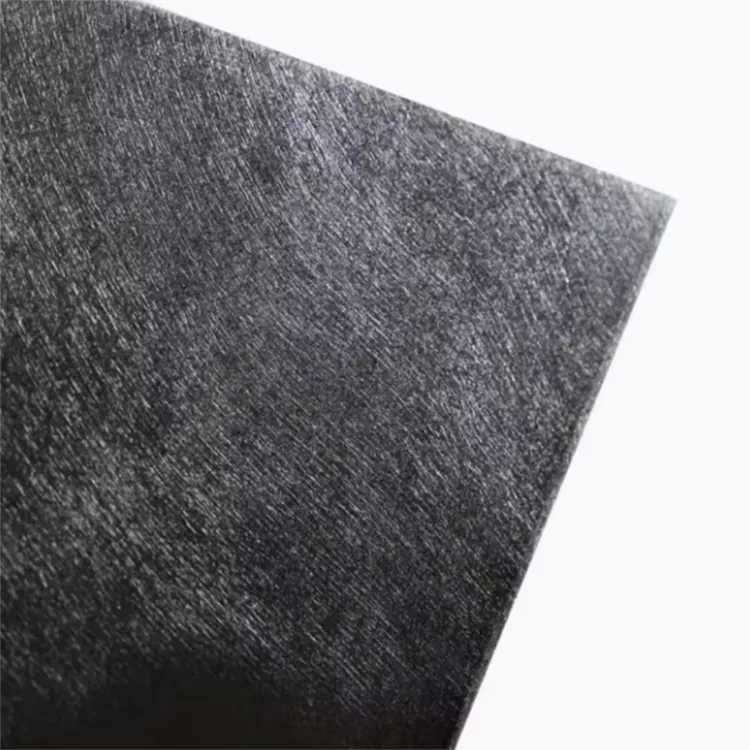

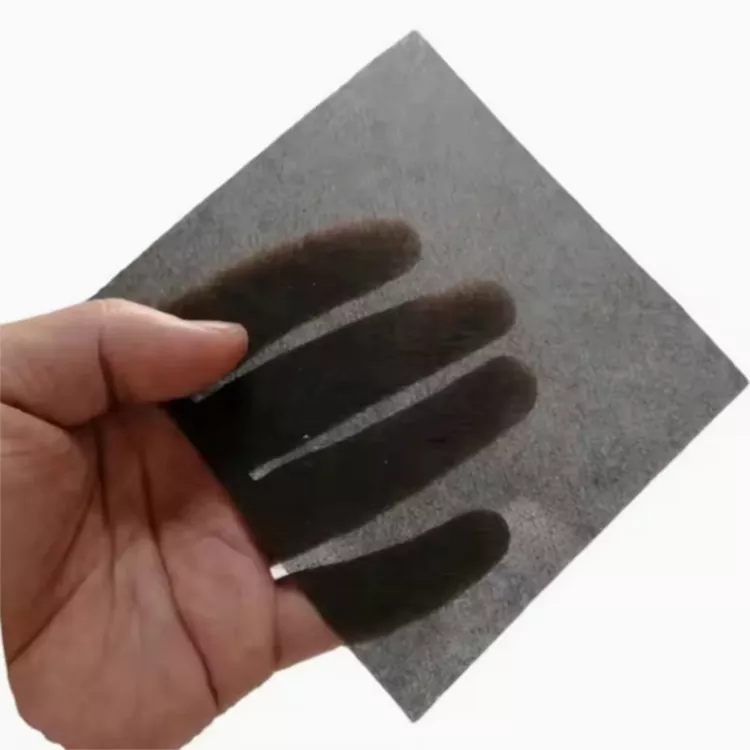

Karbon fiber keçe, dokunmamış bir katman aracılığıyla dağıtılan doğranmış fiberleri kullanır. Sabit dokuma 0° veya 90° iplik modeli yoktur. Sonuç olarak keçe, aynı yönlü yapıyı ortaya çıkarmadan kavisli bir yüzey boyunca yayılabilir.

Bu, keçe ve dokuma kumaşı doğrudan eşdeğer olmaktan ziyade tamamlayıcı malzemeler haline getirir. Biri kontrollü takviye yönlendirmesi sağlar; diğeri dağıtılmış yüzey kapsamı sağlar.

Sarma Esnasında Reçinenin Islanması

Reçinenin ıslatılması, keçenin mevcut bir sarma işlemine dahil edilmesi sırasında kontrol edilmesi gereken pratik noktalardan biridir.

Reçine kürlenmeden önce kıyılmış elyaf yapısına nüfuz etmelidir. Reçine viskozitesi, reçine içeriği, uygulama yöntemi, sarma hızı ve sıcaklığın tümü bunun ne kadar hızlı ve eşit şekilde gerçekleşeceğini etkiler.

Yuruis, malzemeyi dokunmamış karbon fiber keçe olarak sağlıyor. Sarma sırasındaki performansı hala müşterinin reçinesine ve işleme koşullarına bağlıdır.

Bu nedenle, gerçek reçine sisteminin kullanıldığı bir üretim denemesi, malzemeyi yalnızca özelliklerine göre değerlendirmekten daha faydalıdır. Gerçek işlem sırasında keçenin nasıl beslendiğini, mandrele nasıl uyum sağladığını ve ıslandığını gösterir.

Kürlenme Sonrası Yüzey Görünümü

Filament sarılı bir bileşenin yüzeyi genellikle altındaki takviye desenini yansıtır. Dağıtılmış bir keçe katmanı, daha sürekli bir karbon fiber yüzey oluşturmaya yardımcı olabilir.

Mevcut yüzey özellikleri şunlardır:

Parlak

Mat

%50 Parlak

Bu yüzey seçenekleri sağlanan malzemeyi tanımlar. Son görünümü tek başlarına belirlemezler.

Reçine formülasyonu, mandrel veya kalıbın durumu, sertleştirme sıcaklığı ve son işlemler, bitmiş kompozitin görünümünü değiştirebilir.

Malzeme Yapılandırması

Doğru Spesifikasyonu Seçmek

Keçenin gerçek sarma işlemine uygun olması gerekir. Ürün boyutu, reçine ve yüzey gereksinimleri, tek başına kalınlıktan daha yararlı başlangıç ​​noktalarıdır.

Bileşen Geometrisi

Çap, uzunluk ve eğrilik, malzemenin mandrel üzerinde nasıl yerleştirileceğini ve tutulacağını etkiler. Düz bir boru ve büyük bir tank, üretim sırasında farklı işlemler gerektirebilir.

Reçine Sistemi

Reçine tipini ve mümkünse normal işleme koşullarını belirtin. Viskozite ve reçine uygulamasının ıslanma üzerinde doğrudan etkisi vardır.

Yüzey Gereksinimi

Ana gereksinimin elyaf kapsamı, yüzey dokusu veya sağlanan belirli bir son kat olup olmadığını belirtin. Mevcut seçenekler parlak, mat ve %50 parlaktır.

Boyutlar

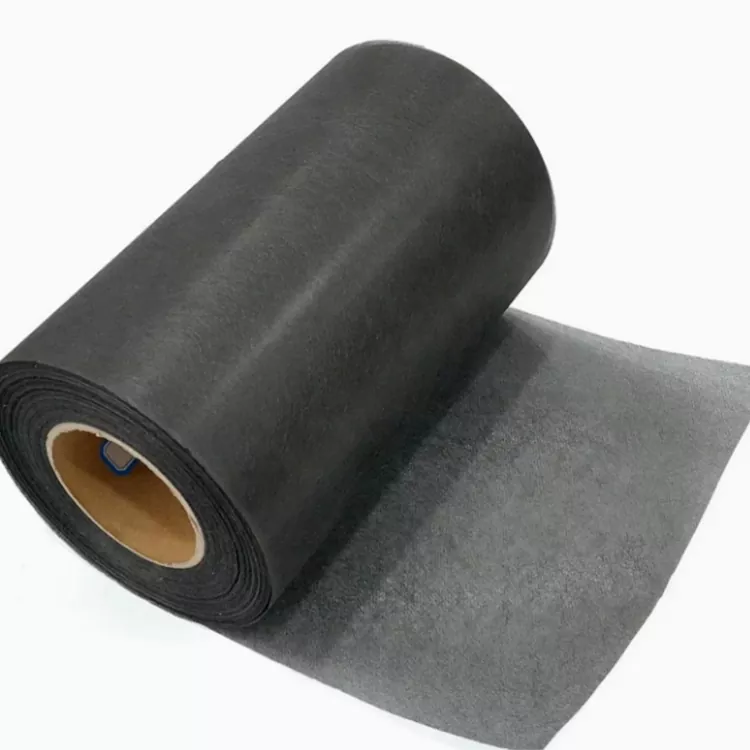

Standart genişlikler 1 m ve 1,25 m'dir. Üretim ihtiyacına göre kalınlık, uzunluk ve ölçüler yapılabilmektedir.

Sarma Koşulları

Keçe otomatik veya sürekli bir hatta kullanıldığında sarma hızı, reçine uygulaması ve malzeme beslemesi dikkate alınmalıdır.

Sarma Hattında Deneme

Küçük bir üretim denemesi, malzeme spesifikasyonunun cevaplayamayacağı soruları yanıtlayabilir. Keçe müşterinin normal reçinesi, sarma hızı ve kürleme koşulları ile kontrol edilebilir.

Dikkat edilmesi gereken ana noktalar şunlardır:

· Besleme ve taşıma

· Mandrele uygunluk

· Reçinenin ıslatılması

· Fiber dağıtımı

· Kürleşmeden sonraki yüzey durumu

· Mevcut laminatla uyumluluk

Keçe yerleşik bir sarma işlemine dahil edilirken mevcut bir malzeme spesifikasyonu, çizimi veya numunesi kullanılabilir.

Filament-Yaralı Kompozit Üretimi İçin

Filament Sargısı için Karbon Fiber Yüzey Keçesi, kompozit borular, kimyasal tanklar, basınçlı kaplar, silindirler, mahfazalar ve diğer yara bileşenleri için tedarik edilir.

Standart genişlikler 1 m ve 1,25 m'dir. Üretim ihtiyacına göre kalınlık, uzunluk ve ölçüler mevcuttur.

Belirli bir uygulama için bileşen geometrisi, reçine sistemi, laminat konumu ve gerekli yüzey kalitesi, spesifikasyon için temel bilgileri sağlar.

SSS

Filament Sarma için Karbon Fiber Yüzey Keçesi Nedir?

Filament sarılı kompozit yapılarda yüzey veya fonksiyonel katman olarak kullanılan, dokunmamış, kıyılmış karbon fiber malzemedir. Ana yapısal katman için kullanılan sürekli donatıdan farklıdır.

Keçe silindirik kompozit ürünlerde kullanılabilir mi?

Evet. Dokumasız yapı silindirik ve kavisli yüzeyleri takip edebilir. Gerçek kullanım keçe spesifikasyonuna, ürün çapına ve sarma işlemine bağlıdır.

Dokuma karbon kumaşla aynı mı?

Hayır. Dokuma karbon kumaş belirli yönlerde sürekli iplikler içerir. Keçe, dağıtılmış doğranmış lifler içerir ve farklı bir laminat işlevi için kullanılır.

Epoksi veya vinil ester reçine ile kullanılabilir mi?

Farklı reçine sistemleri ile işlenebilmektedir. Islanma reçine viskozitesine, uygulama yöntemine, sıcaklığa, reçine içeriğine ve kür koşullarına bağlıdır.

Hangi yüzey kaplamaları mevcuttur?

Mevcut özellikler parlak, mat ve %50 parlaktır. Nihai görünüm aynı zamanda reçine, mandrel veya kalıp yüzeyine ve kürleme işlemine de bağlıdır.

Genişlik ve kalınlık özelleştirilebilir mi?

Evet. Standart genişlikler 1 m ve 1,25 m'dir. Kalınlık, uzunluk ve boyutlar uygulamaya göre özelleştirilebilir.

Teklif için hangi bilgilere ihtiyaç vardır?

Yararlı bilgiler arasında bileşen boyutu ve şekli, reçine türü, keçe boyutları, yüzey gereksinimi ve yaklaşık miktar yer alır. Mevcut bir malzeme spesifikasyonu veya numunesi, standart dışı uygulamalar için faydalıdır.

Örnekler sağlanabilir mi?

İstenilen ölçülere ve uygulamaya göre numune miktarları tartışılabilir. Keçenin gerçek reçine ve sarma işlemiyle test edilmesi, üretim için doğrudan bir referans sağlar.
