Takviye Katmanı için Karbon Fiber Yüzey Matı

Karbon fiber yüzey matları, kompozit laminatlarda, laminat yüzeyinin yakınında veya takviye katmanları arasında dağıtılmış bir kıyılmış karbon fiber tabakası gerektiğinde kullanılır. Takviye Katmanı için Karbon Fiber Yüzey Matı, doğranmış karbon fiberlerden yapılmış dokunmamış bir malzemedir. Laminat yapıya, reçine sistemine ve kalıplama işlemine göre seçilen malzeme özellikleriyle normal olarak ana yapısal takviyenin yanında kullanılır.

Laminat Konumu

Bir kompozit laminat, farklı kombinasyonlarda dokuma karbon kumaş, tek yönlü elyaf, cam elyaf, çekirdek malzemesi ve reçine içerebilir. Her katmanın tanımlanmış bir konumu ve işlevi vardır.

Basitleştirilmiş bir yapı şu şekilde düzenlenebilir:

Yüzey / Reçine Katmanı
↓
Karbon Fiber Yüzey Matı
↓
Birincil Karbon veya Cam Elyaf Takviyesi
↓
Çekirdek veya Ek Laminat Katmanlar

Bu sıra sadece bir örnektir. Gerçek konum, parça tasarımı ve üretim süreci tarafından belirlenir. Paspas genellikle ana yük taşıyıcı takviyenin yerine kullanılmaz.

Malzeme Yapısı

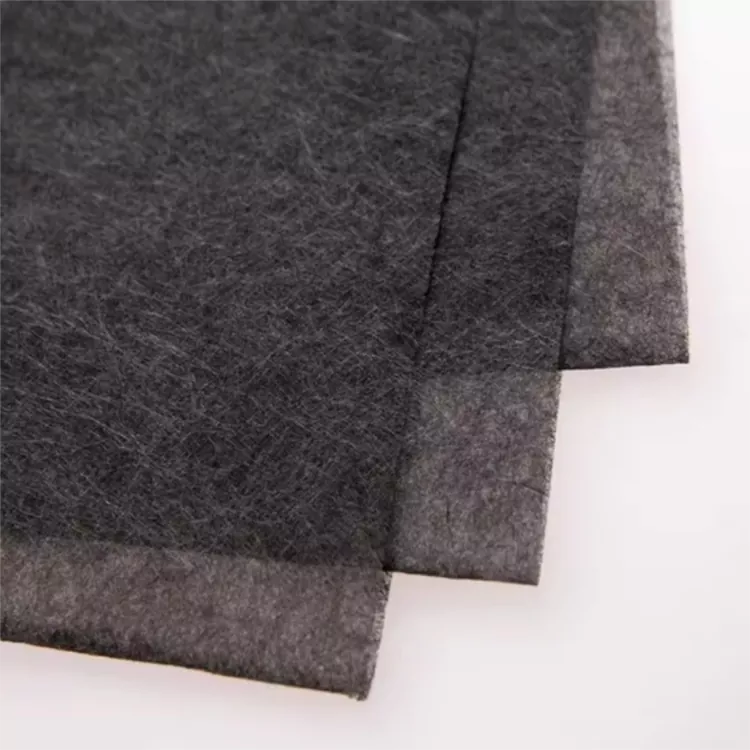

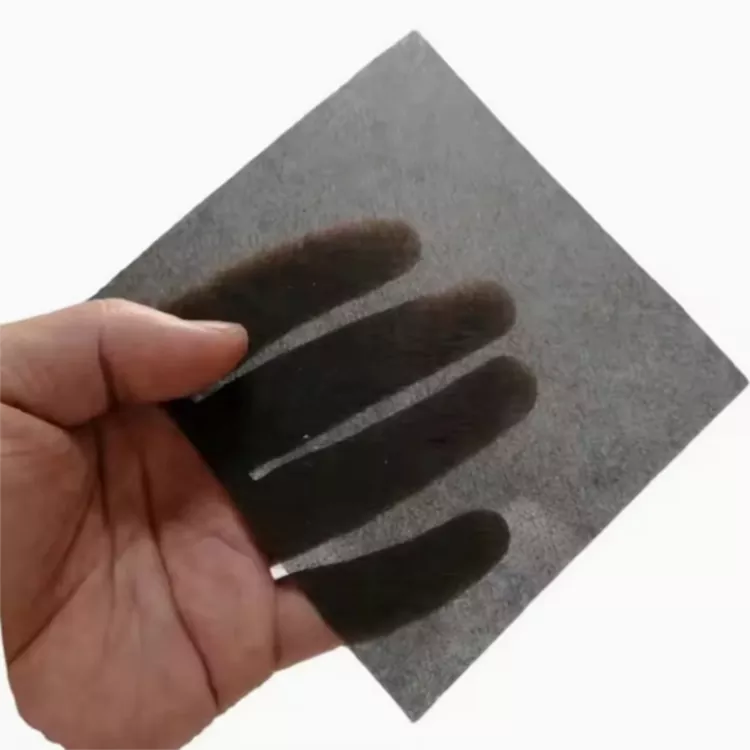

Malzeme, dokunmamış bir mat yapıya dağıtılmış doğranmış karbon fiberlerden oluşur. Dokuma karbon kumaştan farklı olarak elyaflar sabit bir çözgü ve atkı düzenini takip etmez.

Bu yapı, keçenin, tanımlanmış başka bir elyaf yönüne gerek kalmadan bir yüzeyi kaplamasına olanak tanır. Ayrıca alan ağırlığına, kalınlığına ve geometrisine bağlı olarak kalıplanmış bir parçanın kavisli bölümlerine de uyum sağlayabilir.

Malzeme, çok malzemeli bir laminat içinde bir yüzey katmanı, ikincil bir takviye katmanı veya bir karbon fiber katmanı olarak işlev görebilir. Bitmiş parçaya katkısı, eklenen karbon fiber miktarına, laminattaki konumuna ve çevresindeki takviyeye göre belirlenir.

Yüzey Matı ve Yapısal Güçlendirme

İki malzeme aynı temelde seçilmemelidir. Yapısal takviye normalde yüke, fiber yönüne ve gerekli mekanik özelliklere göre belirlenir. Bir yüzey matı daha çok dağıtılmış fiber kapsamı, laminat yapısı ve yerel yüzey gereksinimleriyle ilgilidir.

Mat Ağırlığının Seçilmesi

Karbon fiber matı belirlerken alan ağırlığı ana parametrelerden biridir. Yalnızca ince dağıtılmış bir katmanın gerekli olduğu durumlarda daha hafif bir malzeme kullanılabilirken, daha ağır bir spesifikasyon laminata daha fazla karbon fiber ekler.

Ağırlık, kalınlık ve reçine alımıyla birlikte dikkate alınmalıdır. Gerekli spesifikasyon aynı zamanda matın konumuna, takviye katmanlarının sayısına ve bitmiş bileşenin hedef kalınlığına göre de değişir.

Yuruis, tek bir sabit ağırlık yerine birden fazla alan ağırlığı özelliği sağlar. Belirli bir ağırlığın eşleştirilmesi gerektiğinde müşteriler mevcut bir spesifikasyonu, laminat çizimini veya numuneyi sağlayabilirler.

Pratik bir seçim sırası şöyledir:

Alansal ağırlık → Kalınlık → Reçine içeriği → Laminat konumu → Bitmiş parça gereksinimi

Malzeme Özellikleri

Tipik Uygulamalar

Malzeme, dağıtılmış bir karbon fiber katman içeren kompozit bileşenler için tasarlanmıştır. Gerçek yapı parça geometrisine, güçlendirme sistemine ve üretim yöntemine göre değişiklik gösterir.

Otomotiv Bileşenleri

Seçilen panellere, kapaklara, mahfazalara ve laminatın içinde bir karbon fiber katmanın bulunduğu iç kompozit parçalara dahil edilebilir.

Endüstriyel Kompozit Parçalar

Endüstriyel kalıplanmış bileşenler, çok katmanlı bir laminat oluşturmak için matı dokuma, tek yönlü veya diğer takviye malzemeleriyle birleştirebilir.

CFRP Paneller ve Kabuklar

Paneller, kapaklar ve kabuk tipi yapılar için dokuma olmayan düzenleme, sabit bir dokuma elyaf yönü eklemeden dağıtılmış karbon elyaf kaplama sağlar.

FRP ve CFRP Ürünleri

Mat, malzeme gereksinimlerinin takviye katmanlarından biri olarak kıyılmış karbon fiber gerektirdiği lamine FRP veya CFRP yapılarına dahil edilebilir.

Spor Gereçleri

Bazı hafif kompozit spor malzemeleri, çok katmanlı bir laminatın içine doğranmış karbon fiberi dahil edebilir. Gerekli malzeme ağırlığı ve yapısı bitmiş bileşene bağlıdır.

Reçine ve Kalıplama

Reçine sistemi ve kalıplama yöntemi, doğranmış liflerin laminata nasıl dahil edildiğini etkiler. Malzemeyi belirlerken reçine viskozitesi, ıslanma, sertleşme koşulları ve son laminat kalınlığı dikkate alınmalıdır.

Mat, epoksi ve diğer reçine sistemleriyle değerlendirilebilir. Uyumluluk, yalnızca fiber malzemeden varsayılmak yerine, gerçek reçine formülasyonuyla karşılaştırılarak kontrol edilmelidir.

Vakum infüzyonu için malzemenin infüzyon kurulumu, reçine akışı ve tam laminat dizisi ile birlikte dikkate alınması gerekir. Normal üretimden önce ıslanmayı, taşımayı ve konsolidasyonu kontrol etmek için bir numune denemesi kullanılabilir.

Yuruis Tedarik ve Özelleştirme

Yuruis, 2017 yılından beri fiber kompozit malzemeler tedarik etmektedir. Ürün yelpazesinde karbon fiber malzemeler, E-cam fitil, cam elyaf matlar ve FRP ürünleri yer almaktadır.

Taizhou, Jiangsu operasyonu, yıllık 2 milyon m² kompozit malzeme üretim kapasitesine sahip şekillendirme, kesme ve test ekipmanlarını içeriyor.

Yeni bir spesifikasyon için müşteriler bir çizim, numune, mevcut malzeme spesifikasyonu, hedef ağırlık veya gerekli boyutları sağlayabilir. Bu bilgi malzeme konfigürasyonunu ve tedarik formatını belirlemek için kullanılabilir.

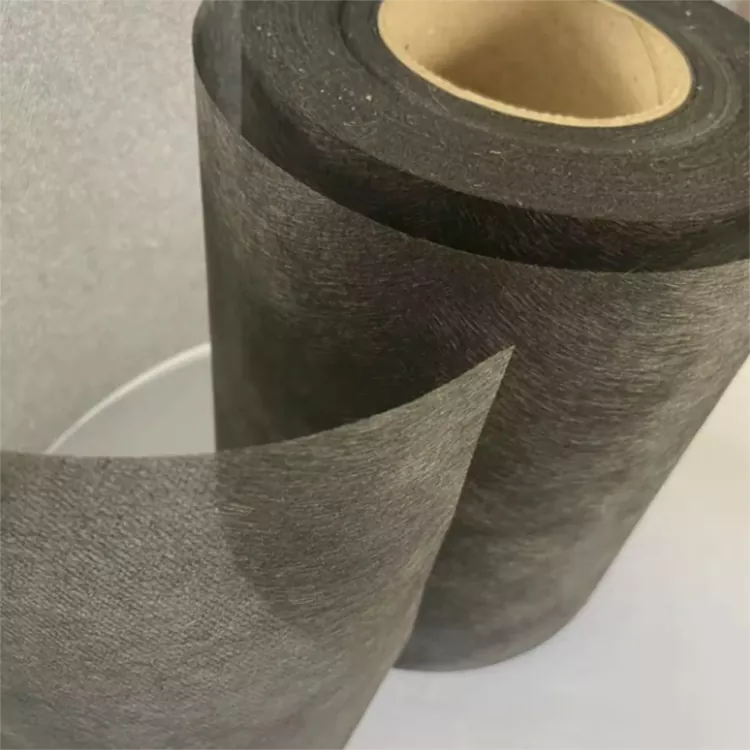

Takviye Katmanı için Karbon Fiber Yüzey Matı için standart genişlikler 1 m ve 1,25 m'yi içerir. Özel üretim için genişlik, kalınlık, uzunluk ve ölçüler de görüşülebilir.

Sıkça Sorulan Sorular

Karbon fiber yüzey matı nedir?

Kıyılmış karbon elyaflarından yapılmış dokunmamış bir mattır. Kompozit laminatta yüzeye yakın veya diğer takviye katmanları arasında dağıtılmış bir karbon fiber katman oluşturulabilir.

Dokuma karbon fiber kumaşın yerine mi geçiyor?

Hayır. İki malzemenin farklı yapıları vardır. Dokuma karbon kumaş tanımlanmış elyaf yönleri sağlarken, kırpılmış elyaf mat daha dağıtılmış bir düzenleme sağlar ve normalde ek bir katman olarak kullanılır.

Hangi ağırlıklar mevcut?

Çoklu alan ağırlıkları mevcuttur. Seçim gerekli karbon fiber içeriğine, laminat konumuna, hedef kalınlığa ve bitmiş parça gereksinimlerine bağlıdır.

Genişlik ve kalınlık özelleştirilebilir mi?

Evet. Standart genişlikler 1 m ve 1,25 m'dir. Üretim ihtiyacına göre özelleştirilmiş genişlik, kalınlık, uzunluk ve boyutlar tartışılabilir.

Epoksi reçine ile kullanılabilir mi?

Evet epoksi ve diğer reçine sistemleri ile değerlendirilebilir. Reçine uyumluluğu ve ıslanma gerçek formülasyonla test edilerek doğrulanmalıdır.

Vakum infüzyonuna uygun mu?

Vakum infüzyonu için değerlendirilebilir. Sonuç, reçine viskozitesine, infüzyon kurulumuna, laminat sırasına ve gerekli nihai kalınlığa bağlıdır.

Kavisli yüzeyleri takip edebilir mi?

Dokunmamış doğranmış elyaf yapısı kavisli kalıplanmış yüzeylere uyum sağlayabilir. Gerçek kullanım malzeme ağırlığına, kalınlığına ve parça geometrisine bağlıdır.

Toplu üretim öncesi numune talep edebilir miyim?

Evet. Numune gereksinimleri, amaçlanan uygulamaya, boyutlara, malzeme spesifikasyonuna ve işleme yöntemine göre tartışılabilir.
