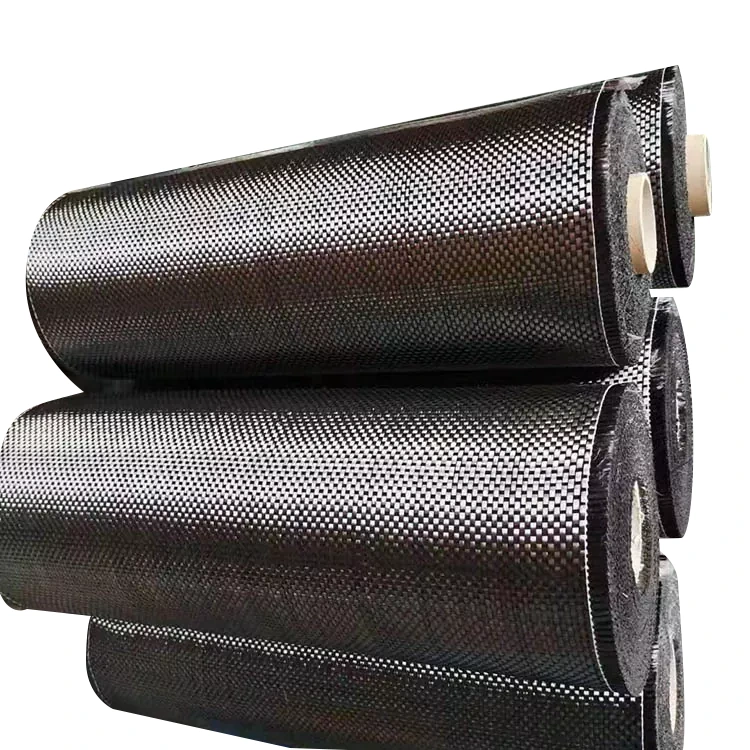

Düz Dokuma Karbon Fiber Kumaş

Düz Dokuma Karbon Fiber Kumaş, düzenli bir dokuma yapı oluşturmak için çözgü ve atkı ipliklerinin basit bir şekilde üst üste geçmesini kullanır. Tekrarlanan kesişme noktaları kumaşa, kompozit yerleştirme sırasında tanımlanması, kesilmesi ve konumlandırılması nispeten kolay olan sabit bir yüzey sağlar. Çözgü ve atkı yönleri de görsel olarak nettir; bu, üretim ekiplerinin çoklu katlar hazırlarken amaçlanan yönelimi korumasına yardımcı olur.

Kompozit üretim için bu düzenli yapı, malzemenin bir parçadan diğerine tutarlı bir şekilde taşınması gerektiğinde kullanışlıdır. Kumaş ağırlığı, karbon fiber kalitesi, iplik numarası, genişlik ve reçine uyumluluğunun yine de ayrı olarak belirtilmesi gerekir çünkü dokuma modeli tek başına bitmiş laminatın mekanik özelliklerini tanımlamaz.

Düz Dokuma Kumaş Kullanımını Nasıl Etkiler?

Düz dokumada her çözgü ipliği birbirini takip eden atkı ipliklerinin üzerinden ve altından geçer. Bu, düzenli ızgara benzeri görünüme sahip, nispeten sağlam bir kumaş yapısı oluşturur.

Kesme ve yerleştirme sırasında net çözgü ve atkı yönleri, bir katın laminat çizimine göre yerleştirilip yerleştirilmediğinin kontrol edilmesini kolaylaştırır. Bu, özellikle aynı rulodan birkaç katman kesildiğinde ve her katmanın tutarlı bir yönelimi koruması gerektiğinde kullanışlıdır.

Aynı yapının sınırlamaları da vardır. İplikler sıklıkla birbirine geçtiği için kumaş gevşek veya oldukça dökümlü bir takviye gibi davranmaz. Dar yarıçaplarda, derin konturlarda veya karmaşık üç boyutlu kalıplarda, gerçek malzeme üretimden önce bileşen geometrisine göre değerlendirilmelidir.

Bu nedenle kumaş seçiminde hem takviye ihtiyacı hem de malzemenin imalat sırasında nasıl kesileceği, konumlandırılacağı ve oluşturulacağı dikkate alınmalıdır.

Örgü Yapısı ve Laminat Tasarımı

Dokuma karbon fiber kumaş hem çözgü hem de atkı yönünde takviye sağlar. Bu, sürekli fiberlerin çoğunun tek bir ana yön boyunca yoğunlaştığı tek yönlü takviyeden farklıdır.

Lamine bir kompozit için dokuma kumaş bu nedenle tek bir kat içinde dengeli bir takviye düzenlemesi sağlayabilir. Bununla birlikte, bileşenin nihai elyaf oryantasyonu yine de kat yönü, katman sayısı, kumaş ağırlığı ve parça geometrisi dahil olmak üzere tam laminat programı tarafından belirlenir.

Dokuma, gücün doğrudan bir göstergesi olarak değerlendirilmemelidir. Aynı dokumaya sahip iki kumaş, karbon elyaf dereceleri, alan ağırlıkları, reçine sistemleri veya elyaf hacim oranları farklı olduğunda farklı kompozit özellikler üretebilir.

Farklı Geometriler İçin Kumaş Seçimi

Dokuma bir takviyenin uygunluğu kısmen bitmiş bileşenin şekline bağlıdır. Düz panellerin ve hafif kıvrımlı bileşenlerin kaplanması genellikle daha kolaydır çünkü kumaşın yüzey yönündeki büyük değişikliklere uyum sağlamasına gerek yoktur.

Daha karmaşık kalıplar, örtüye daha fazla dikkat edilmesini gerektirir. Kumaş dar bir yarıçap etrafında zorlandığında, çözgü ve atkı birbirine göre kayarak yerel bozulma veya kırışıklıklar oluşturabilir. Bu etkiler laminatın hem yüzey görünümünü hem de kıvamını etkileyebilir.

Yeni bir bileşen için küçük bir şekillendirme denemesi, seçilen kumaş ağırlığının ve yapısının aşırı bozulma olmadan kalıbı takip edip edemeyeceğinin belirlenmesine yardımcı olabilir. Kumaşı üretim sürecinden ayrı olarak değerlendirmek yerine kesme deseni, kat yönü ve yerleştirme sırası birlikte değerlendirilmelidir.

Düz ve Hafif Kavisli Parçalar

Düzenli dokuma yapının düz paneller, kapaklar, plakalar ve orta derecede eğriliğe sahip bileşenler üzerine konumlandırılması genellikle daha kolaydır. Görünür ızgara deseni aynı zamanda yerleştirme sırasında bitişik katların yönünün kontrol edilmesini de nispeten basit hale getirir.

Karmaşık Kalıplanmış Şekiller

Daha derin konturlar veya daha dar yarıçaplar için örtü ve kayma davranışı daha önemli hale gelir. Kumaş, özellikle bitmiş yüzey görünür kalacaksa, gerçek veya temsili kalıp üzerinde test edilmelidir.

Yuruis Ne Sağlayabilir?

Kumaş spesifikasyonu kompozit üretim prosesinin gereklilikleri çerçevesinde tanımlanabilir. Onaylanacak tipik öğeler şunları içerir:

· Düz dokuma yapı

· Karbon fiber kalitesi

· Alansal ağırlık / GSM

· Kumaş genişliği

· Rulo uzunluğu

· Kalınlık

· Yüzey gereksinimleri

· Reçine uyumluluğu

· Amaçlanan kalıplama süreci

Malzeme değiştirildiğinde veya mevcut bir üretim spesifikasyonuyla eşleştirildiğinde, mevcut kumaş veri sayfasının, örneğinin veya bilinen GSM'nin sağlanması, gerekli yapının daha doğru bir şekilde tanımlanmasına yardımcı olabilir.

Tipik Düz Dokuma Şartnamesi

Kesimden Laminasyona

Reçine katılmadan önce kumaş normalde birkaç hazırlık adımından geçer. Gerekli boyutlar işaretlenip kesilir, ardından her kat laminat tasarımına göre konumlandırılır.

Çok katmanlı bileşenler için üretim ekibinin gerekli takviye düzenlemesini elde etmek amacıyla ardışık katların yönünü değiştirmesi gerekebilir. Düz dokuma bir kumaşta çözgü ve atkı yönlerinin ayırt edilmesi kolay olduğundan, yönlendirme yalnızca kesme işaretlerine dayanmaksızın yerleştirme sırasında kontrol edilebilir.

Taşıma sırasında gereksiz esnemelerden kaçınılmalıdır. Aşırı gerginlik veya tekrarlanan hareketler, kalıplamadan sonra görülebilecek yerel iplik düzenlemesini değiştirebilir. Gereken işlem miktarı aynı zamanda kumaş ağırlığına, örgü sıkılığına ve bileşen geometrisine de bağlıdır.

Kompozit İmalattaki Uygulamalar

Düz Dokuma Karbon Fiber Kumaş, düzenli dokuma takviyenin parça tasarımı ve üretim süreciyle uyumlu olduğu kalıplanmış kompozit bileşenlerde kullanılabilir.

Otomotiv uygulamalarında iç kaplamalarda, panellerde, kapaklarda ve seçilmiş yapısal veya yarı yapısal kompozit parçalarda kullanılabilir. Gerekli kumaş yapısı bileşen geometrisine ve laminat özelliklerine bağlıdır.

Bisikletler ve spor ekipmanları için dokuma karbon fiber takviyesi, gerekli fiber yönelimi ve kalınlığının bileşen tasarımıyla belirlendiği kalıplanmış laminatlara dahil edilebilir.

Elektronik ve endüstriyel ekipmanlarda, muhafazalarda, panellerde ve diğer kompozit yapılarda karbon fiber kumaş kullanılabilir. Karbon fiber elektriksel olarak iletken olduğundan, malzemenin elektronik düzeneklerin yakınında kullanıldığı yerlerde elektriksel yalıtım, topraklama ve elektromanyetik gereksinimler dikkate alınmalıdır.

Bu nedenle uygun kumaş spesifikasyonu tek başına dokuma deseninden ziyade bitmiş bileşene göre belirlenmelidir.

Yüzey Görünümü ve İşleme

Dokuma karbon fiber kalıplamadan sonra görünür kaldığında, nihai görünüm kuru kumaş deseninden daha fazlasına bağlıdır. Reçine dağıtımı, elyaf hizalaması, konsolidasyon, kalıp yüzeyinin durumu ve son işlem işlemlerinin tümü kürlenmiş parçanın görünümünü etkileyebilir.

Görünür yüzeyler için kumaş tutarlı bir şekilde yerleştirilmeli ve yerleştirme sırasında gereksiz yer değiştirmelerden korunmalıdır. Dokuma desenin bileşenin bir bölümünden diğerine fark edilir şekilde değişmemesi için bitişik parçaların da hizalanması gerekebilir.

Bileşene şeffaf bir kaplama veya başka bir yüzey işlemi uygulanırsa kaplama sistemi, kürlenmiş kompozitle ve amaçlanan hizmet ortamıyla uyumlu olmalıdır. Tekdüze bir kuru kumaş görünümü, kalıplama sonrasında tek başına aynı görünümü garanti etmez.

SSS

Düz Dokuma Karbon Fiber Kumaş Nedir?

Çözgü ve atkı ipliklerinin tekrar tekrar birbirinin üzerinden ve altından geçtiği dokuma karbon elyaf takviyesidir. Bu, açıkça tanımlanabilir elyaf yönlerine sahip düzenli bir kumaş yapısı oluşturur.

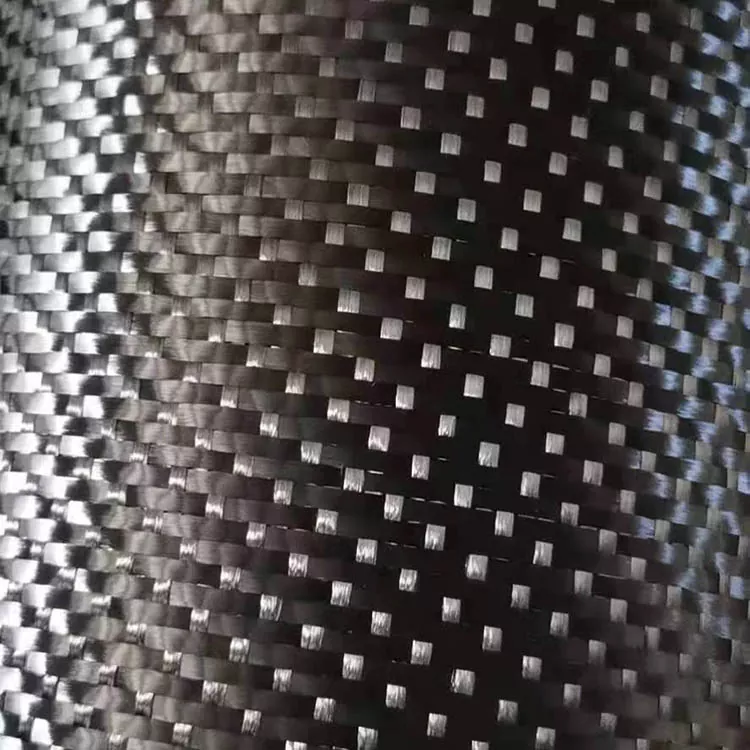

Düz örgü karbon fiber neye benziyor?

Çözgü ve atkı, düzenli ızgara benzeri bir görünüm üreten tekrarlanan bir alt-üst deseni oluşturur. Karakteristik çapraz desene sahip dimi kumaştan görsel olarak farklıdır.

Düz örgü görünür karbon fiber parçalar için uygun mudur?

Evet. Normal örgü, kompozit bir bileşenin görünür yüzeyinin bir kısmını oluşturabilir. Nihai görünüm aynı zamanda reçine dağılımına, konsolidasyona, kalıbın durumuna ve yüzey bitirme işlemine de bağlıdır.

Kavisli kalıplarda düz örgü kullanılabilir mi?

Evet ama uygunluk kalıbın eğriliğine, yarıçapına ve üç boyutlu geometrisine bağlıdır. Karmaşık şekiller için bir şekillendirme denemesi, potansiyel kırışmanın, iplik çarpıklığının veya yerleştirme sırasındaki zorlukların belirlenmesine yardımcı olabilir.

Düz dokuma kompozitin gücünü belirler mi?

Hayır. Bitmiş kompozit özellikleri, karbon fiber kalitesine, kumaş ağırlığına, reçine sistemine, fiber hacim fraksiyonuna, kat oryantasyonuna, laminat kalınlığına ve kürleme veya kalıplama koşullarına bağlıdır. Örgü, malzeme spesifikasyonunun yalnızca bir parçasıdır.

Kumaş ağırlığı ve genişliği özelleştirilebilir mi?

Evet. Ağırlık, genişlik, rulo uzunluğu ve diğer özellikler üretim ihtiyacına göre tanımlanabilir. Fiyat teklifi talep edilirken gerekli karbon fiber kalitesi ve amaçlanan kalıplama işlemi de belirtilmelidir.

Teklif için hangi bilgiler sağlanmalıdır?

Yararlı bilgiler gerekli GSM, karbon fiber kalitesi, örgü yapısı, genişlik, rulo uzunluğu, miktar, uygulama ve kalıplama sürecini içerir. Mevcut bir kumaş spesifikasyonu veya numunesi, malzemenin yerleşik bir üretim sürecine uyması gerektiğinde de yardımcı olabilir.

Bir numune toplu üretimden önce değerlendirilebilir mi?

Kumaşın dökümlülük, reçine uyumluluğu, yüzey görünümü veya belirli bir kompozit üretim prosesiyle işleme davranışı açısından kontrol edilmesi gerektiğinde numune değerlendirmesi düzenlenebilir.

Düz örgü dimi örgüden daha mı güçlü?

Tek başına örgü desenine dayalı olarak hiçbir örgünün doğası gereği daha güçlü olduğu düşünülmemelidir. Bitmiş laminatın mekanik özellikleri, fiber tipi, kumaş ağırlığı, reçine sistemi, fiber oryantasyonu, laminat yapısı ve işleme koşullarından etkilenir.
