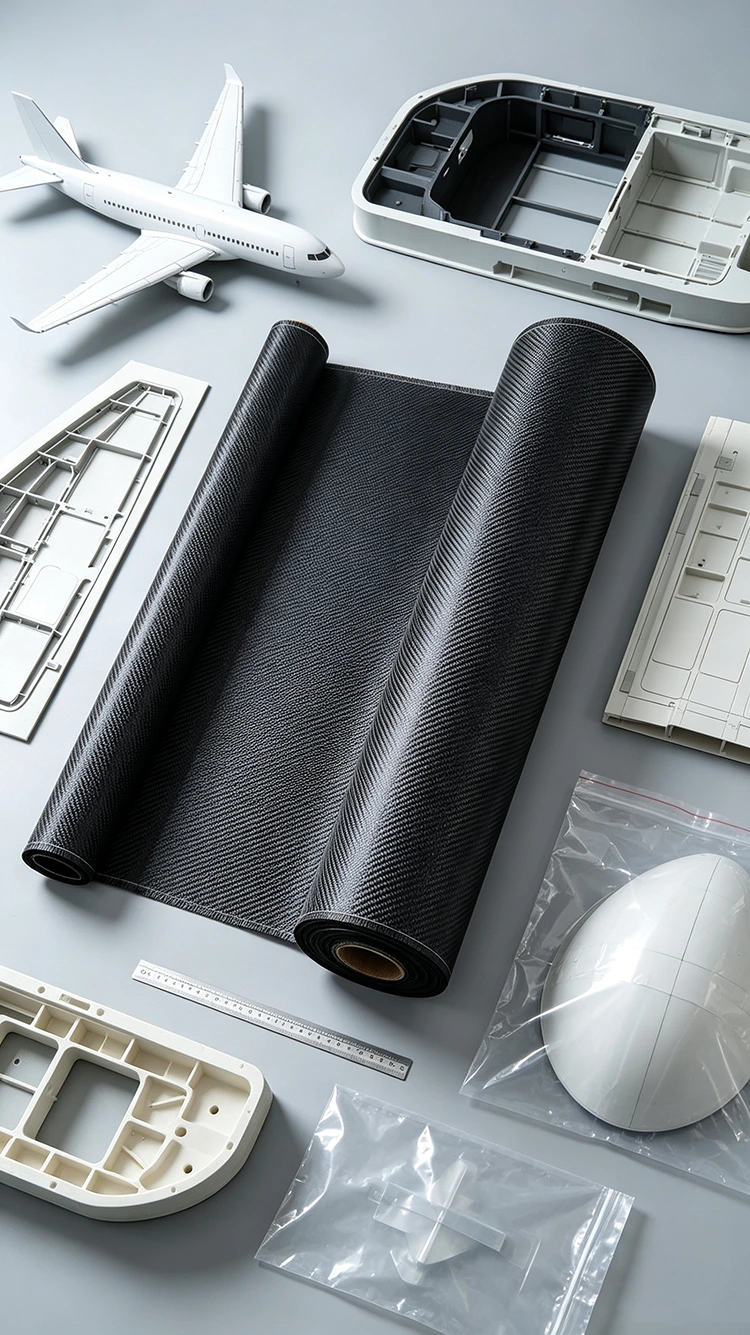

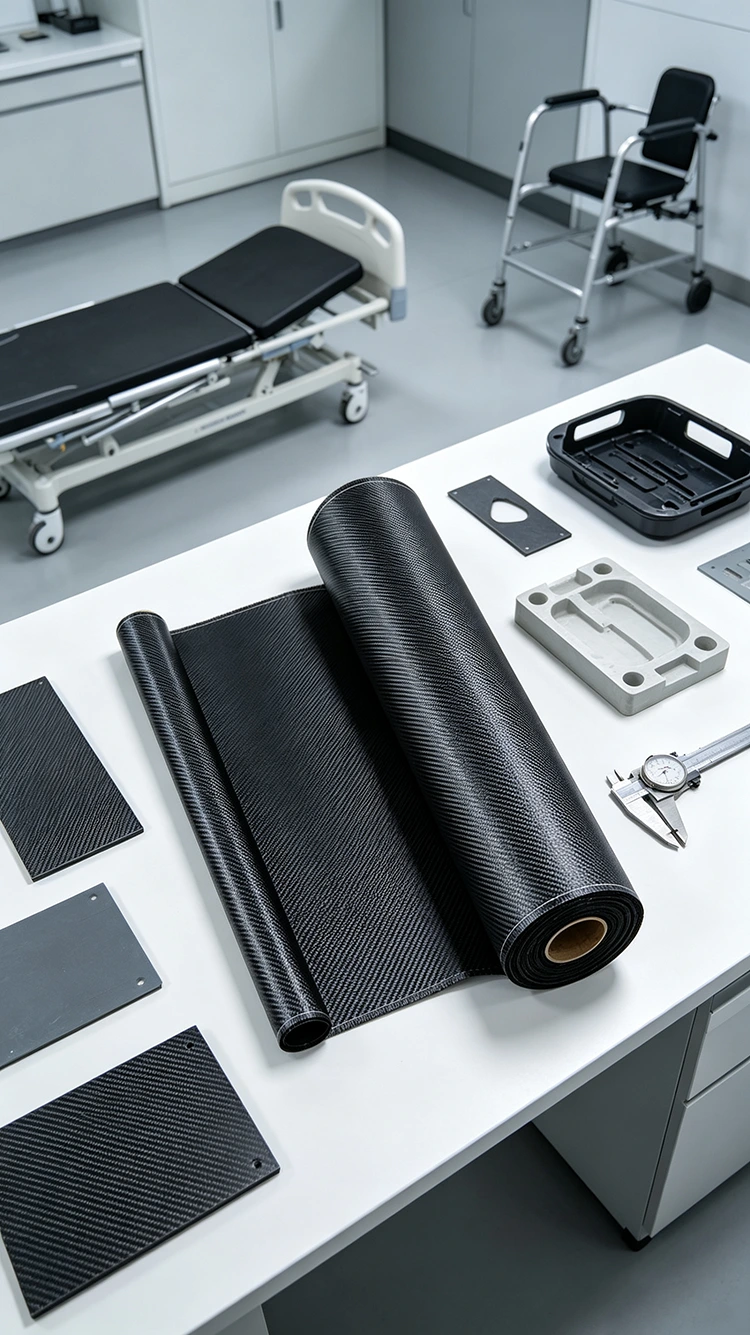

Dimi Dokuma Karbon Fiber Kumaş

Dimi Dokuma Karbon Fiber Kumaş, çözgü ve atkı ipliklerinin diyagonal bir yüzey deseni oluşturacak şekilde iç içe geçtiği dokuma bir takviyedir. Düz dokumayla karşılaştırıldığında geçmeli yapı, iplikler arasında daha fazla harekete izin vererek kumaşın yerleştirme sırasında orta dereceli kıvrımları takip etmesine yardımcı olabilir. Aynı çapraz desen, karbon fiber yüzeyinin görünür bırakıldığı kalıplanmış parçalarda da yaygın olarak korunuyor.

Örgü, malzeme spesifikasyonunun yalnızca bir parçasıdır. Karbon fiber kalitesi, alan ağırlığı, reçine sistemi ve laminat yapısı, kumaşın bitmiş kompozite nasıl katkıda bulunacağını belirlerken, kalıp geometrisi ve şekillendirme süreci de üretim sırasında nasıl işleneceğini etkiler.

Dimi Yapısı Neleri Değiştirir?

Dimi bir yapıda, geçme noktaları düz dokumanın tekrarlanan üst üste, alt alta desenini oluşturmak yerine kumaş boyunca aşamalı olarak hareket eder. Bu, kumaş kavisli bir yüzey üzerine yerleştirildiğinde ipliklere birbirlerine göre daha fazla kayma özgürlüğü verir.

Konturları değişen parçalarda fark daha da belirginleşiyor. Düzlem içi hareketi bir miktar karşılayabilen bir kumaşın orta dereceli bir eğri etrafında konumlandırılması, daha sıkı geçmeli bir yapıya göre daha kolay olabilir. Ancak bu her dimi kumaşın aynı şekilde dökümleneceği anlamına gelmez. İplik boyutu, kumaş ağırlığı, örgü sıkılığı ve yüzey geometrisinin tümü sonucu etkiler.

Dar yarıçaplar veya derin üç boyutlu şekiller için şekillendirme denemesi faydalıdır çünkü yerel kırışma veya iplik bozulması yalnızca gerçek geometriye göre doğru bir şekilde değerlendirilebilir.

Görünür Yüzeyler için Çapraz Dokuma

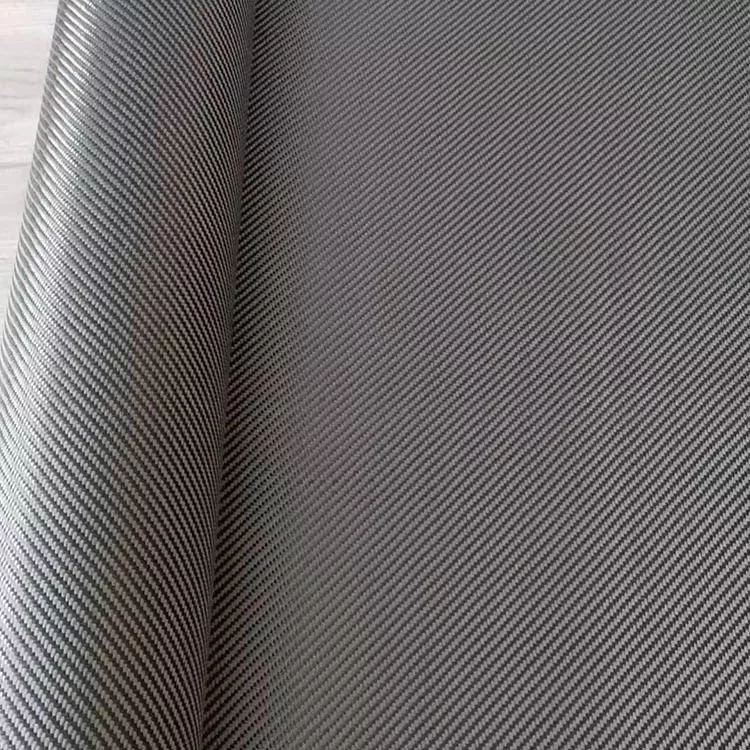

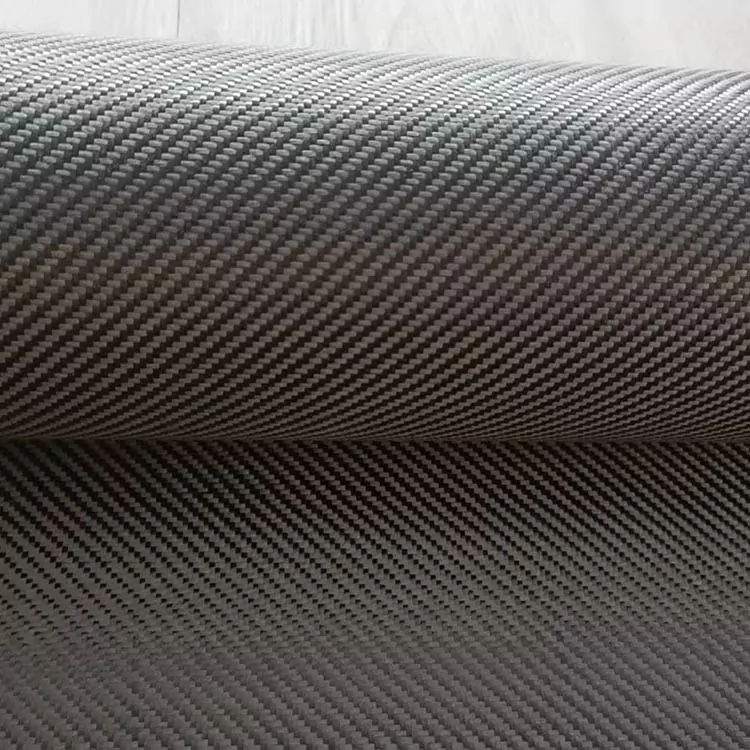

Çapraz desen, dimi karbon fiber kumaşın en tanınabilir özelliklerinden biridir. Kürlenmiş laminat şeffaf bir kaplamayla tamamlandığında örgü, bileşenin yüzeyi boyunca görünür kalabilir.

Kesim ve yerleştirme sırasında desen yönünün kontrol edilmesi gerekir. İki kumaş bölümü farklı yönlerde buluşursa çapraz çizgiler bağlantı noktası boyunca eşit şekilde devam etmeyecektir. Görünür panellerde kesme düzeni ve kat yerleşiminin bu nedenle kalıplamadan önce dikkate alınması gerekir.

Nihai görünüm aynı zamanda reçine dağıtımından, konsolidasyondan ve yüzey kaplamasından da etkilenir. Kuru kumaşta görülen desen, laminat kalıplanıp kaplandıktan sonra tanımı değişebilir.

Kavisli Bileşenlerde Dimi Kullanmak

Dimi kumaş genellikle trim parçaları, muhafazalar, bisiklet parçaları, motosiklet bileşenleri ve spor ekipmanları dahil olmak üzere tamamen düz olmayan bileşenlerde kullanılır.

Kumaş, yüzey nispeten açık olduğunda daha büyük bir parça halinde kesilebilir veya geometrinin daha keskin bir şekilde değiştiği daha küçük bölümlere ayrılabilir. Daha büyük parçalar bağlantı sayısını azaltır ancak yerleştirme sırasında daha fazla ayarlama gerektirebilir. Daha küçük parçalar yerel hatları daha kolay takip edebilir ancak bağlantı noktalarının dikkatli bir şekilde konumlandırılması gerekir.

Görünür bir karbon yüzeyi için kesim deseni aynı zamanda diyagonal örgünün yönünü de hesaba katmalıdır. Sürekli bir görsel model gerektiğinde, bitişik parçalar arasında aynı yönelimin korunması önemli olabilir.

Şartname

Üretim için Malzeme Şartnamesi

Gerekli kumaş ağırlığı normalde hedef laminat kalınlığı ve kalıplama yöntemiyle birlikte değerlendirilir. Daha düşük bir alan ağırlığı, daha fazla ayrı katın kullanılmasına olanak tanırken, daha ağır bir kumaş, belirli bir laminat kalınlığı için gereken katman sayısını azaltabilir.

Karbon elyaf kalitesi de dokumadan ayrı olarak belirtilmelidir. Aynı dimi yapı farklı elyaf kaliteleriyle üretilebilir ve ortaya çıkan kompozit özellikler aynı olmayacaktır.

Reçine uyumluluğu bir başka üretim hususudur. Islak yerleştirme, vakum infüzyonu, sıkıştırmalı kalıplama ve ön emprenye işlemi reçine akışı, konsolidasyon ve işleme açısından farklı gereksinimlere sahiptir. Bu nedenle kumaşın yalnızca görünümüyle belirtilmesi yerine gerçek süreçle eşleştirilmesi gerekir.

Malzeme Soruşturması İçin Sağlanacak Bilgiler

Temel malzeme gereksinimleri açıkça belirtildiğinde bir üretim araştırmasının değerlendirilmesi daha kolaydır. İlgili bilgiler şunları içerir:

· Dimi örgü inşaatı

· Karbon fiber kalitesi

· Kumaş ağırlığı / GSM

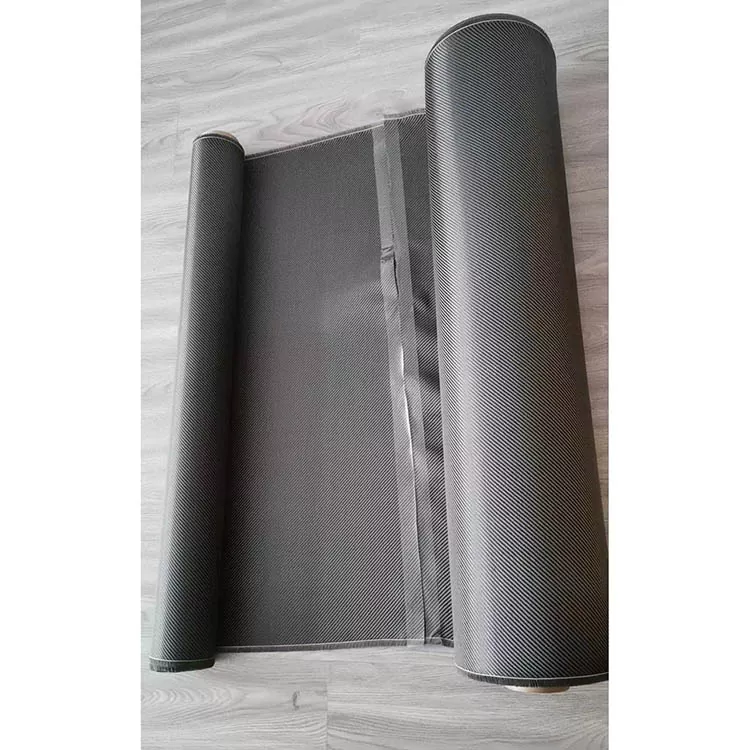

· Gerekli genişlik ve rulo uzunluğu

· Hedef kalınlık veya laminat kalınlığı

· Reçine sistemi

· Kalıplama işlemi

· Bileşen geometrisi

· Görünür yüzey gereksinimleri

Malzeme mevcut bir kumaşın yerini alıyorsa, mevcut bir spesifikasyon sayfası veya numune de referans olarak kullanılabilir. Bu, özellikle yeni malzemenin yerleşik bir kesme, yerleştirme veya kalıplama işlemine uyması gerektiğinde kullanışlıdır.

Uygulamalar

Dimi Dokuma Karbon Fiber Kumaş, kumaşın şekillendirilmiş yüzeylere uyum sağlaması veya tanımlanmış bir dokuma görünümü sağlaması gereken kalıplanmış kompozit parçalarda kullanılır.

Otomotiv uygulamaları arasında iç kaplama, paneller, kapaklar ve diğer karbon fiber bileşenler bulunur. Bisiklet ve motosiklet parçalarında, kumaşın kalıp yüzeyini takip etmesi gereken kavisli bölümlerde dokuma takviye kullanılabilir.

Kürekler, raketler ve diğer kalıplanmış yapılar gibi spor ekipmanları da malzemeyi laminatın bir parçası olarak içerebilir. Endüstriyel ekipman ve mahfazalar, seçilen laminatla gerekli mekanik ve boyutsal özelliklerin elde edilebildiği dokuma karbon fiber kullanabilir.

Elektrik düzeneklerinin yakınına yerleştirilen elektronik mahfazalar veya bileşenler için, yalıtım ve topraklama gereklilikleri belirlenirken karbon fiberin elektrik iletkenliği dikkate alınmalıdır.

SSS

Dimi Dokuma Karbon Fiber Kumaş Nedir?

Dimi geçmeli bir yapı ile yapılan dokuma karbon fiber takviyesidir. İplik düzenlemesi çapraz bir yüzey deseni üretirken, gerçek malzeme spesifikasyonu karbon fiber kalitesine, kumaş ağırlığına ve yapısına bağlıdır.

Dimi düz dokumadan nasıl farklıdır?

Dimi ve düz dokuma, farklı iplik geçme dizileri kullanır. Dimi çapraz bir desene sahiptir ve genellikle daha fazla iplik hareketine izin verirken, düz dokuma daha sıkı tekrarlanan alttan alta bir yapıya sahiptir. Uygunlukları bileşen geometrisine ve üretim sürecine bağlıdır.

2×2 dimi ne anlama geliyor?

2×2, ipliklerin tekrar eden bir sırayla ikinin üzerinden ve ikinin altından geçtiği özel bir dimi yapısını tanımlar. Bir proje bu yapıyı gerektiriyorsa, dokumanın malzeme spesifikasyonunda onaylanması gerekir.

Kavisli kalıplarda twill kumaş kullanılabilir mi?

Evet. Orta derecede kıvrımlara ve değişen konturlara uyum sağlayabilir ancak gerçek döküm kumaş ağırlığına, iplik yapısına ve kalıp geometrisine bağlıdır. Şekillendirme denemesi, karmaşık veya dar yarıçaplı parçalar için faydalıdır.

Görünür karbon fiber parçalar için kullanılabilir mi?

Evet. Çapraz örgü, kalıplama ve yüzey bitirme işleminden sonra görünür durumda kalabilir. Tekdüze bir desen gerektiğinde, kesme ve yerleştirme sırasında tutarlı kumaş yönlendirmesi önemlidir.

Kumaş ağırlığı ve boyutları özelleştirilebilir mi?

Evet. Kumaş ağırlığı, genişliği, uzunluğu ve ilgili özellikler bileşene ve üretim prosesine göre tanımlanabilir.

Teklif için hangi bilgilere ihtiyaç vardır?

Yararlı bilgiler arasında örgü yapısı, karbon fiber kalitesi, GSM, genişlik, rulo uzunluğu, miktar, uygulama ve kalıplama işlemi yer alır. Görünür parçalar için gerekli yüzey kalitesi ve desen yönü de belirtilmelidir.

Bir numune üretimden önce değerlendirilebilir mi?

Kumaşın dökümlülüğü, reçine uyumluluğu, yüzey görünümü veya belirli bir üretim yöntemiyle işlenme davranışı açısından kontrol edilmesi gerektiğinde numune değerlendirmesi düşünülebilir.

Dimi dokuma daha yüksek mukavemet anlamına mı geliyor?

Hayır. Dokuma yapısı tek başına bitmiş kompozitin sağlamlığını veya sertliğini belirlemez. Bu özellikler karbon elyaf kalitesine, kumaş ağırlığına, reçine sistemine, elyaf oryantasyonuna, elyaf hacmine, laminat kalınlığına ve işleme koşullarına bağlıdır.
